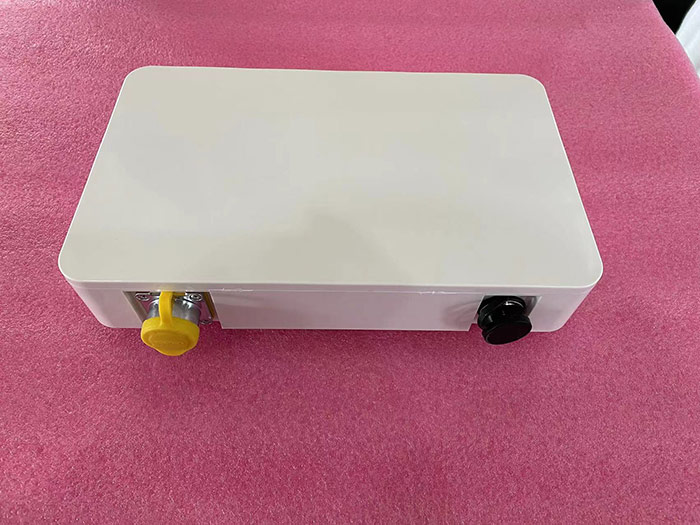

微波车辆检测器

1. 产品概述

1.1. 简介

微波车辆检测器是利用雷达线性调频技术原理，对路面发射微波，通过对回波信号进行滤波、傅立叶变换等高速实时的数字化处理分析，检测车流量、占有率、平均速度和车型等交通流基本信息的非接触式交通检测器。

1.2. 微波车辆检测器介绍

 1.2.1用途

   微波车流量检测器是利用雷达线性调频技术原理，对路面发射微波，通过对回波信号进行高速实时的数字化处理分析，检测车流量、速度、车道占有率和车型等交通流基本信息的非接触式交通检测器。检测器主要应用于高速公路、城市快速路、普通公里交通流量调查站和桥梁的交通参数采集，为交通管理者提供准确、可靠、实时的交通情报，为实现交通智能化提供技术支持。

  1.2.2描述

本设备采用可视化的软件界面，设置不同的上报时间，设备根据用户设置的时间参数，将各种交通流参数信息通过数据通道传输到指挥控制中心。可靠高效，具备多目标检测能力，包括从摩托车到多轴、高车身的车辆；并采用先进的算法，对拖车进行高精度检测，避免了同类产品中出现的将拖车误报为多辆车型的缺点，可检测路上每一车道所通过的车流量、车辆速度、车道占有率、车型分类等参数。

  1.3微波车辆检测器原理

图1  微博车辆检测器工作原理示意图

如图1所示微波交通检测器对路面发射微波。同时接收物体反射回来的信号。 微波是变化的频率波，通过反馈回来的△f推导出△t，计算出车与天线的距离，车道，车型测试，占有率等信息。

1.4微波交通检测器的综合特点总结

(1)功能强：检测多达双向10 条车道上的车流量、车的类型、道路占用率和平均速度；

(2)安装便利：能够在不中断交通的情况下进行设备安装和维修；

(3)维护方便：支持远程升级，装卸简便、高可靠性降低了后期维护成本；

(4)抗干扰强：真正全天候工作。雾、大雨、和雪等恶劣天气，丝毫不会影响检测器的正常工作；

(5)传输方便、分辨率高：RS232。上报数据，高达0.3m的分辨率。

(6)信息全、数据量小意外断电，数据不损失，至少可以存100多天的数据；

(7)信息量大，数据存储空间小。

1.5产品技术指标

◆ 高度集成MMIC技术，超小体积，紧凑型解决方案；
◆ 超远检测距离，最远可达200米，可检测双向12车道的范围；
◆ 超低功耗，提高设备可靠性；
◆ 可实现交通车流量统计、平均车速检测，道路车辆时间占有率检测，车型检测等；
◆ 独特的背景杂波抑制功能，可去除检测面内的固定回波干扰；
◆ 不受雨雪、雾霾、沙尘、光线影响，适应各种气候环境；
◆ 支持断点续传及本地存储功能；
◆ 支持自动上报、主机轮询功能；
◆ 支持断点续传功能；
◆ 支持数据本地存储；
◆ 接口防雷和浪涌保护
